ตู้กลางแจ้งโค้งหินแนวตั้ง

ตู้กลางแจ้งโค้งหินแนวตั้งผลิตขึ้นเป็นพิเศษสำหรับหน้าจอแสดงผลแบบโค้งและอาคารกลางแจ้งแบบโค้ง โดยมีรูปร่างโค้งโดยรวมที่เข้ากันกับรูปทรงของอุปกรณ์อย่างแม่นยำ สร้างขึ้นด้วยวัสดุที่ทนทานต่อสภาพอากาศกลางแจ้ง โดยผสานรวมประสิทธิภาพการกันน้ำ กันฝุ่น ทนต่อแสงแดด และทนต่อการกัดเซาะของลม รูปลักษณ์ที่เพรียวบางทำให้ประสิทธิภาพการป้องกันและความสวยงามของภาพสมดุล ทำให้เป็นผลิตภัณฑ์สนับสนุนคุณภาพสูงสำหรับการใช้งานและการจัดซื้อจัดจ้างแบบรวมศูนย์สำหรับโครงการจอแสดงผลโค้งกลางแจ้ง

ส่งคำถาม

รายละเอียดสินค้า

พัฒนาขึ้นสำหรับจอแสดงผล LED แบบโค้งกลางแจ้ง (หน้าจอต่อโค้ง หน้าจอแบบยืดหยุ่น) ตู้กลางแจ้งแบบโค้งหินแนวตั้งผสานฟังก์ชันกันน้ำ ต้านทานลม การกระจายความร้อน และการแก้ไขส่วนโค้ง ทำจากอลูมิเนียมอัลลอยด์ที่มีความแข็งแรงสูงพร้อมการเคลือบเกรดกลางแจ้ง เหมาะกับส่วนโค้งตามธรรมชาติของหน้าจอ และหลีกเลี่ยงความเข้มข้นของความเครียด ติดตั้งล้อเลื่อนอเนกประสงค์สำหรับเบรกที่ด้านล่างและมีร่องลวดกันน้ำที่แผงด้านข้าง ทำให้สามารถวางได้อย่างอิสระในพลาซ่า สนามหญ้า ชายหาด และสถานที่กลางแจ้งอื่นๆ โดยไม่ต้องมีโครงสร้างรองรับเพิ่มเติม ปรับให้เข้ากับหน้าจอโค้งทั่วไปที่มีรัศมี 1.5 ม. ถึง 3 ม. และสามารถต่อตู้หลายตู้ให้เป็นรูปทรงวงกลมหรือหยักผ่านการประกอบส่วนโค้งได้

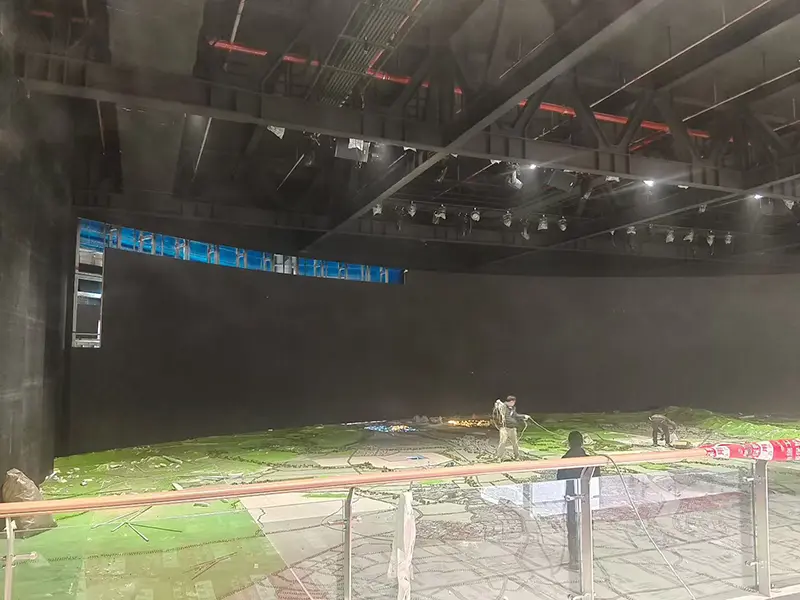

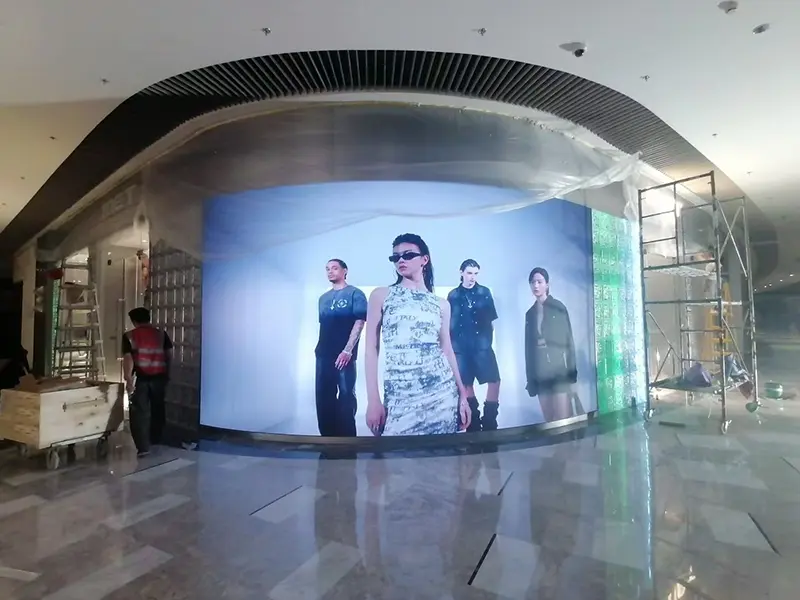

Vertical Stone Curved Outdoor Cabinet

เหตุใดจึงต้องใช้ตู้กลางแจ้งแบบโค้งพิเศษสำหรับโครงการ

จุดปวดของโครงการโค้งกลางแจ้ง	ข้อบกพร่องของโซลูชั่นแบบดั้งเดิม	โซลูชั่นของตู้กลางแจ้งแบบโค้งนี้
ไม่มีตู้เฉพาะสำหรับหน้าจอโค้ง	การบังคับติดตั้งตู้แบบเรียบ ส่งผลให้ด้านที่ถูกระงับและหน้าจอเสียหายได้ง่าย	แคลมป์ส่วนโค้งแบบปรับได้เองเพื่อการยึดเกาะที่สมบูรณ์แบบ
การป้องกันภายนอกไม่เพียงพอ	ตู้ธรรมดาขาดประสิทธิภาพในการกันน้ำและไม่สามารถใช้ในวันที่ฝนตกได้	IP54 ป้องกันฝน ฝุ่น และแสงแดดที่แรง
สั่นสะเทือนภายใต้ลมแรง	จุดยึดน้อยและพื้นที่รับลมขนาดใหญ่	การผันการไหลแบบโค้ง + การล็อคหลายจุด ต้านทานลมได้ถึงเกรด 7
การสะสมน้ำบนพื้นผิวด้านบน	ดีไซน์ด้านบนเรียบดักน้ำฝน	ด้านบนโค้งมีร่องเบี่ยงระบายน้ำอัตโนมัติ
การต่อตู้หลายตู้ทำได้ยาก	ไม่สามารถสร้างส่วนโค้งต่อเนื่องได้	แผ่นเชื่อมต่อโค้งแบบล็อคได้ รองรับการประกอบวงแหวนที่มีเส้นผ่านศูนย์กลางมากกว่า 6 ม

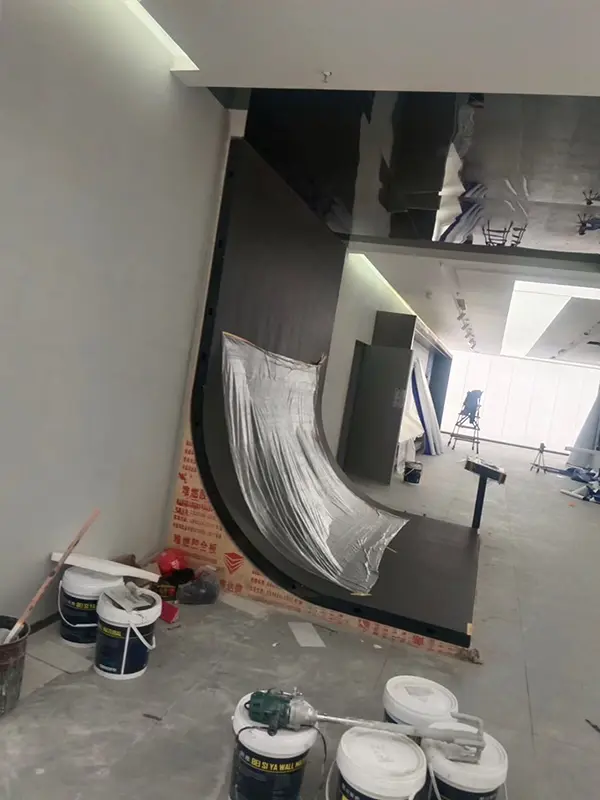

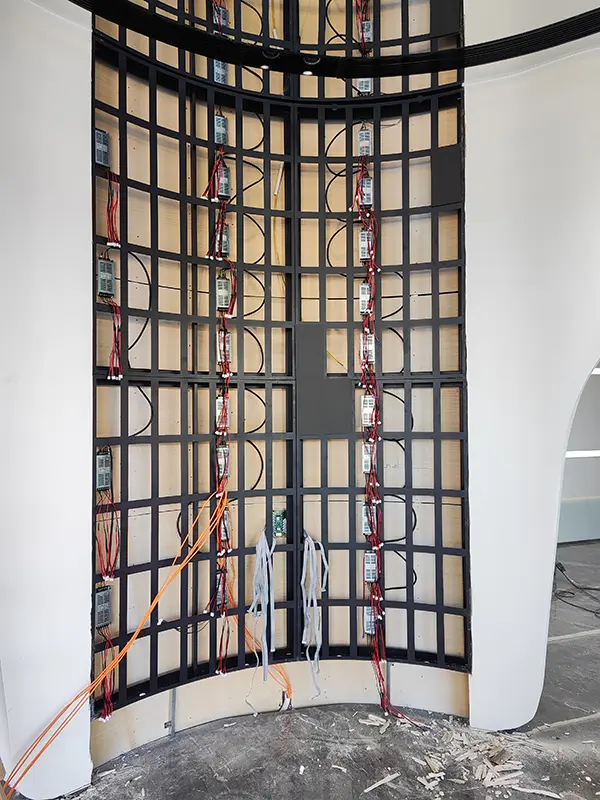

Curved Outdoor Cabinet

คุณสมบัติหลัก

1. การหนีบอาร์คแบบปรับได้เองสำหรับความโค้งหลายแบบ

แขนล็อคส่วนโค้งที่ปรับได้ภายในตู้พอดีกับหน้าจอโค้งที่มีรัศมี R1.5m~3m

วิธีการปรับ	ความโค้งที่ใช้งานได้	เวลาการปรับ
การปรับแขนล็อคแบบแมนนวล	R1.5ม. / R2ม. / R2.5ม. / R3ม	5 นาที
ส่วนโค้งคงที่แบบกำหนดเอง	ความโค้งพิเศษ (R1m/R4m ฯลฯ)	จำเป็นต้องมีการประมวลผลแบบกำหนดเอง

2. โครงสร้างป้องกันสองด้านพร้อมการกำหนดค่าเสริม

ส่วนประกอบ	วัสดุและการออกแบบ	การทำงาน
แผงด้านหลัง	พนักพิงอลูมิเนียมอัลลอยด์ปิดสนิท	กันน้ำและกันฝุ่นปกป้องอุปกรณ์ภายใน
ฝาครอบด้านหน้าเสริม 1	แผงพีซีโปร่งใสป้องกันการระเบิด	แสดงเนื้อหาป้องกันการกระแทก
ฝาครอบด้านหน้าเสริม2	แผงตาข่ายกันลม	ระบายอากาศและกระจายความร้อน ลดความต้านทานลม
อุปกรณ์เสริมฝาครอบด้านหน้า 3	ไม่มีปกหน้า	กระจายความร้อนสูงสุดพร้อมเปิดกว้างเต็มที่

3. ช่องเก็บหมุดกราวด์แบบปกปิดเพื่อการยึดอย่างรวดเร็วบนพื้นนุ่ม

ช่องเก็บของในตัวที่ด้านล่างมีหมุดกราวด์แบบเกลียว 4 อัน:

พื้นแข็ง (ซีเมนต์/แอสฟัลต์): ยึดด้วยล้อเบรก

พื้นดินอ่อน (สนามหญ้า/ชายหาด/ดิน): ดึงหมุดตอกและค้อนเพื่อยึด

ไม่มีหมุดเพิ่มเติมให้ถือ พร้อมใช้งานหลังการเรียกคืน

4. แผ่นด้านล่างกันน้ำเพื่อขจัดความชื้นด้านล่าง

ออกแบบ	พารามิเตอร์	การทำงาน
แผ่นด้านล่างเอียง	เอียง 3°	การไหลของน้ำโดยตรงไปยังจุดต่ำ
ร่องเบี่ยง	กว้าง 20 มม. ลึก 5 มม	เร่งระบายน้ำ
รูระบายน้ำ	4 รู เส้นผ่านศูนย์กลาง 10 มม	ปล่อยน้ำที่สะสมออกมา

5. ม่านบังแดดที่ถอดออกได้เพื่อลดอุณหภูมิหน้าจอ

ความกว้างของม่านบังแดด: 30 ซม

การติดตั้ง: การออกแบบปลั๊กอินยอดนิยม ไม่ต้องใช้เครื่องมือใดๆ

เอฟเฟกต์ความเย็น: ลดอุณหภูมิหน้าจอลง 8–12°C ภายใต้แสงแดดโดยตรง

ยืดอายุการใช้งานของหน้าจอและปรับปรุงการมองเห็นกลางแจ้ง

6. การออกแบบการผันน้ำที่คล่องตัวเพื่อป้องกันการบันทึกน้ำสำหรับฝนตกหนัก

ส่วนบนโค้งของตู้สร้างโครงสร้างผันตามธรรมชาติ: น้ำฝนไหลลงมาตามส่วนโค้งอย่างรวดเร็ว โดยไม่กักน้ำหรือใบไม้ที่ร่วงหล่นบนพื้นผิวตู้ ทนต่อฝนตกหนัก (ปริมาณน้ำฝน ≥50 มม. ต่อชั่วโมง)

7. การระบายอากาศแบบแบ่งโซนเพื่อการกระจายความร้อนอย่างมีประสิทธิภาพ

ออกแบบ	ตำแหน่ง	การทำงาน
ช่องอากาศเข้า	ด้านล่างของตู้ทั้งสองข้าง	วาดในอากาศเย็น
ช่องระบายอากาศ	ด้านหลังตู้ตอนบน	ปล่อยลมร้อน
โครงสร้างกันฝน	ช่องระบายอากาศทั้งหมด	ตรวจสอบให้แน่ใจว่ามีการระบายอากาศโดยไม่มีน้ำเข้า

สร้างการหมุนเวียนอากาศแบบทิศทางเพื่อขจัดความร้อนที่เกิดจากการทำงานของอุปกรณ์อย่างมีประสิทธิภาพ

วัสดุและพารามิเตอร์ทางเทคนิค

รายการ	ข้อมูลจำเพาะ
ชื่อสินค้า	ตู้กลางแจ้งโค้งหินแนวตั้ง
หน้าจอที่เข้ากันได้	จอแสดงผล LED แบบโค้ง, หน้าจอประกบโค้ง, หน้าจอแบบยืดหยุ่น
รัศมีความโค้งที่ใช้งานได้	R1.5m / R2m / R2.5m / R3m (ปรับแต่งได้)
ขนาดหน้าจอที่ใช้งานได้	ปรับแต่งตามความต้องการ (ตู้เดี่ยวเหมาะกับโมดูลหน้าจอโค้งหนึ่งโมดูล)
ระดับการป้องกัน	IP54 (กันฝน, กันฝุ่น, กันน้ำกระเซ็น)
เกรดต้านทานลม	ชั้นประถมศึกษาปีที่ 7 (17 เมตร/วินาที); เกรด 8 พร้อมติดตั้งหมุดกราวด์
อุณหภูมิในการทำงาน	-15°C~ 50°C
วัสดุหลัก	อลูมิเนียมอัลลอยด์ความแข็งแรงสูง (6063-T5) + ตัวยึดสแตนเลส
การรักษาพื้นผิว	การฉีดพ่นพลาสติกด้วยไฟฟ้าสถิตกลางแจ้ง / การเคลือบป้องกันรังสียูวี
ระยะเวลาการทดสอบสเปรย์เกลือ	≥168ชั่วโมง
โครงสร้างคณะรัฐมนตรี	โครงโค้งขึ้นรูปในตัว + แขนล็อคแบบปรับได้
การออกแบบด้านล่าง	ความเอียง 3° + ร่องเบี่ยง + รูระบายน้ำ 4 รู
การกำหนดค่าหมุดกราวด์	หมุดกราวด์แบบเกลียว 4 อันพร้อมช่องเก็บของในตัว
ข้อมูลจำเพาะของลูกล้อ	ล้อ PU เสียงเงียบ ขนาด 4 นิ้ว (มีเบรค 2 ล้อ)
ม่านบังแดด	ความกว้าง 30 ซม. (อุปกรณ์เสริม)
อายุการใช้งาน	5-8 ปีสำหรับการติดตั้งถาวรกลางแจ้ง
สี	สีเทาเงิน / ดำ / ขาว / กำหนดเอง (หมายเลขสี Pantone)
น้ำหนักตู้เดี่ยว	ประมาณ 20–35กก. (แตกต่างกันไปตามขนาด)

ขั้นตอนการติดตั้ง

1.ตำแหน่ง: ดันตู้ไปยังจุดที่กำหนดและล็อคล้อเลื่อน สำหรับพื้นอ่อน ให้ดึงหมุดยึดพื้นออกจากช่องจัดเก็บด้านล่างแล้วตอกหมุดลงดิน

2.การปรับส่วนโค้ง: คลายแขนล็อคส่วนโค้งภายใน ติดหน้าจอให้แน่นกับพื้นผิวโค้งของตู้และล็อคอย่างแน่นหนา

3.สายไฟ: นำสายไฟและสายสัญญาณผ่านร่องลวดกันน้ำด้านข้างและขันข้อต่อปิดผนึกให้แน่น

4. ฝาครอบด้านหน้าเสริม: ติดตั้งแผง PC แผงตาข่ายหรือเปิดทิ้งไว้ตามสภาพอากาศ

5.Sunshade Mounting: Plug in the top sunshade for strong outdoor sunlight.

6.การรื้อเพื่อถอดออก: ถอดปลั๊กสายเคเบิล ปลดแขนล็อค ถอดตะแกรงออก ถอนหมุดกราวด์แล้วเคลื่อนย้ายตู้เพื่อจัดเก็บ

สถานการณ์การใช้งาน

ตู้กลางแจ้งแบบโค้งถูกนำมาใช้กันอย่างแพร่หลายในโครงการแสดงผลแบบโค้งกลางแจ้งต่อไปนี้:

สถานการณ์	การกำหนดค่าทั่วไป	ลักษณะเด่นของโครงการ
จอโฆษณาโค้งในย่านการค้า	ตู้เดี่ยวหรือตู้ต่อหลายตู้	ดึงดูดผู้สัญจรไปมาและยกระดับภาพลักษณ์เชิงพาณิชย์
สถานีมัคคุเทศก์โค้งตามจุดชมวิว	ตู้อิสระ + หมุดยึดกราวด์	ปรับให้เข้ากับสนามหญ้า/ชายหาดโดยไม่ทำลายสิ่งแวดล้อม
หน้าจอเผยแพร่ข้อมูลแบบโค้งในพลาซ่า	ตู้หลายตู้ต่อกันเป็นส่วนโค้งเป็นวงกลม	วงแหวนเส้นผ่านศูนย์กลางมากกว่า 6 ม. สำหรับการแสดงผล 360°
การจัดแสดงโค้งกลางแจ้งในสถานที่ทางวัฒนธรรมและการท่องเที่ยว	ความโค้งที่กำหนดเอง + การต่อแบบหยัก	จับคู่สไตล์สถาปัตยกรรมเพื่อเอฟเฟกต์ทางศิลปะ
จอโฆษณาโค้งบนถนนคนเดิน	การประกบโค้งแถวเดียว	จัดเรียงตามโค้งถนนเพื่อนำทางฝูงชน
จอประกาศโค้งในนิคมอุตสาหกรรม	ติดตั้งแบบตายตัว + เสริมแรงกันลม	การทำงานที่เสถียรตลอด 24 ชั่วโมงทุกวันพร้อมการบำรุงรักษาต่ำ

การเปรียบเทียบคู่แข่ง

รายการเปรียบเทียบ	ตู้แบนธรรมดา	ตู้โค้งธรรมดาปรับไม่ได้	ตู้กลางแจ้งโค้งหินแนวตั้ง
ส่วนโค้งที่ปรับได้	พื้นผิวเรียบเท่านั้น	ส่วนโค้งคงที่เดี่ยว	ส่วนโค้งปรับได้ R1.5–3 ม
องศาฟิตติ้งอาร์ค	พอดีไม่ดี	เหมาะกับส่วนโค้งคงที่เพียงอันเดียว	ปรับตัวเองได้อย่างลงตัว
การระบายน้ำด้านบน	มีแนวโน้มที่จะสะสมน้ำ	ประสิทธิภาพโดยเฉลี่ย	ทางเบี่ยงโค้ง + ก้นเอียง 3°
หมุดดิน	ไม่มีอุปกรณ์	ไม่มีอุปกรณ์	มีช่องเก็บของในตัว + หมุด 4 อัน
ม่านบังแดด	ไม่สามารถใช้ได้	อุปกรณ์เสริมเสริม	รวมม่านบังแดดขนาด 30 ซม. ที่ถอดออกได้
ตัวเลือกปกหน้า	ประเภทเดียวเท่านั้น	ประเภทเดียวเท่านั้น	3 ตัวเลือก (PC / ตาข่าย / ไม่มีฝาปิด)
การประกบหลายตู้	เส้นตรงเท่านั้น	การต่อรอยจำกัด	ส่วนโค้งแบบวงกลม หยัก หรือตามอำเภอใจ
การจัดซื้อจัดจ้างจำนวนมาก	มีอยู่	มีอยู่	รองรับคำสั่งทดลองขนาดเล็กและการประมวลผลแบบกำหนดเอง

คำถามที่พบบ่อย

คำถามที่ 1: สามารถต่อตู้หลายตู้ให้เป็นวงกลมขนาดใหญ่ได้หรือไม่

ก. ใช่. ตู้หลายตู้ที่มีรัศมีเท่ากันสามารถจัดวางเคียงข้างกันและล็อคด้วยแผ่นเชื่อมต่อโค้งเพื่อสร้างวงแหวนที่มีเส้นผ่านศูนย์กลางมากกว่า 6 เมตร

Q2: ตู้สามารถใส่อุปกรณ์โค้งที่มีความโค้งต่างกันได้หรือไม่?

ตอบ: ขนาดมาตรฐานครอบคลุมหน้าจอโค้งกลางแจ้งทั่วไปในตลาด มีการประมวลผลแบบกำหนดเองสำหรับความโค้งพิเศษ

คำถามที่ 3: ตู้ค่อนข้างหนัก คนเดียวสามารถติดตั้งให้เสร็จสิ้นได้หรือไม่

ตอบ: การออกแบบแบบแยกส่วนทำให้มีน้ำหนักเป็นชิ้นเดียวในระดับปานกลาง พนักงานหนึ่งหรือสองคนสามารถประกอบชิ้นส่วนทั้งหมดให้เสร็จสิ้นด้วยเครื่องมือง่ายๆ

คำถามที่ 4: ตู้และฉากกั้นจะสั่นอย่างรุนแรงเมื่อมีลมแรงหรือไม่?

ตอบ: โครงโค้งในตัวมีความแข็งแกร่งของโครงสร้างสูงด้วยการยึดหลายจุด จะรักษาประสิทธิภาพที่มั่นคงหลังจากติดตั้งบนพื้นหรือผนัง และต้านทานลมแรงได้อย่างมีประสิทธิภาพ

คู่มือการจัดซื้อและการคัดเลือก

สถานการณ์การจัดซื้อจัดจ้าง	การกำหนดค่าที่แนะนำ	ข้อควรพิจารณาที่สำคัญ
จอโฆษณาโค้งสำหรับย่านการค้า	R2m–R3m + ฝาครอบด้านหน้า PC โปร่งใส + ม่านบังแดด	แสดงผลและการมองเห็นในเวลากลางวัน
สถานีนำเที่ยวโค้งสำหรับจุดชมวิว	R1.5m–R2m + แผงตาข่ายกันลม + สมอบกด์	การยึดเกาะพื้นแบบอ่อนและทนต่อสภาพอากาศ
หน้าจอแสดงข้อมูลแบบโค้งสำหรับพลาซ่า	R2m–R2.5m + หน้าแป้นแบบปิดทั้งหมด + ล้อเลื่อน	ความคล่องตัวและความมั่นคง
การจัดแสดงโค้งกลางแจ้งสำหรับสถานที่ทางวัฒนธรรมและการท่องเที่ยว	ความโค้งแบบกำหนดเอง + การประกบหลายตู้ + แผ่นเชื่อมต่อแบบโค้ง	รูปลักษณ์ที่สวยงามและส่วนโค้งต่อเนื่องที่ไร้รอยต่อ
จอประกาศโค้งสำหรับสวนอุตสาหกรรม	R2m + แผงตาข่าย + การรักษาสนิม	ประสิทธิภาพด้านต้นทุนและการใช้งานคงที่ในระยะยาว
