ตู้กลางแจ้งเข้ามุม

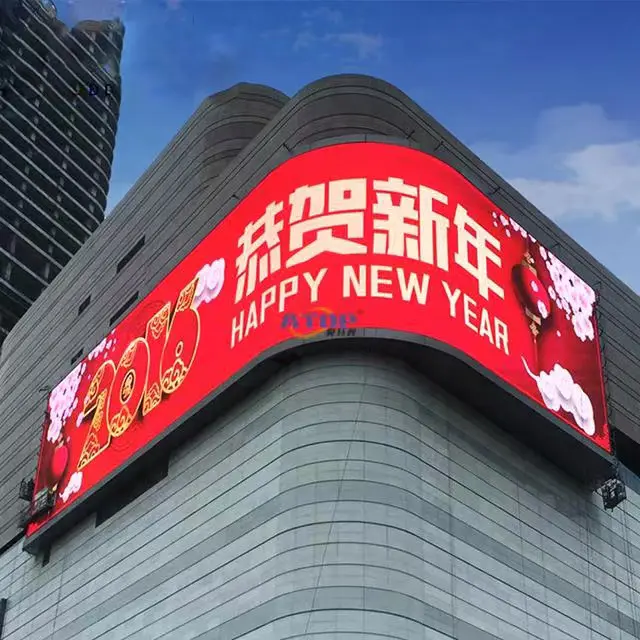

ตู้กลางแจ้งเข้ามุม Shushi ได้รับการพัฒนาสำหรับติดตั้งที่มุมผนังด้านนอก โค้งถนน เสาทางแยก และตำแหน่งอื่น ๆ จอแสดงผลสองจอสามารถติดตั้งภายในตู้ได้ตามมุมที่กำหนด (ทั่วไปคือ 90° และ 120°) เพื่อถ่ายทอดเนื้อหาในสองทิศทางพร้อมกัน ตัวตู้ทำจากอลูมิเนียมอัลลอยด์ความแข็งแรงสูงเคลือบด้วยสีทนต่อสภาพอากาศภายนอกอาคาร แนบสนิทกับรูปทรงมุมโดยไม่ยื่นออกมาและใช้พื้นที่มากเกินไป แผ่นหน้าแปลนสำหรับติดตั้งบนพื้นหรือตัวยึดด้านหลังสำหรับการติดตั้งเสาเป็นอุปกรณ์เสริมที่ด้านล่าง โดยใช้กับการโฆษณาที่มุมบล็อกเชิงพาณิชย์ การนำทางสี่แยกจุดชมวิว หน้าจอข้อมูลมุมชุมชน และสถานการณ์อื่นๆ

คุณสมบัติวัสดุและโครงสร้าง

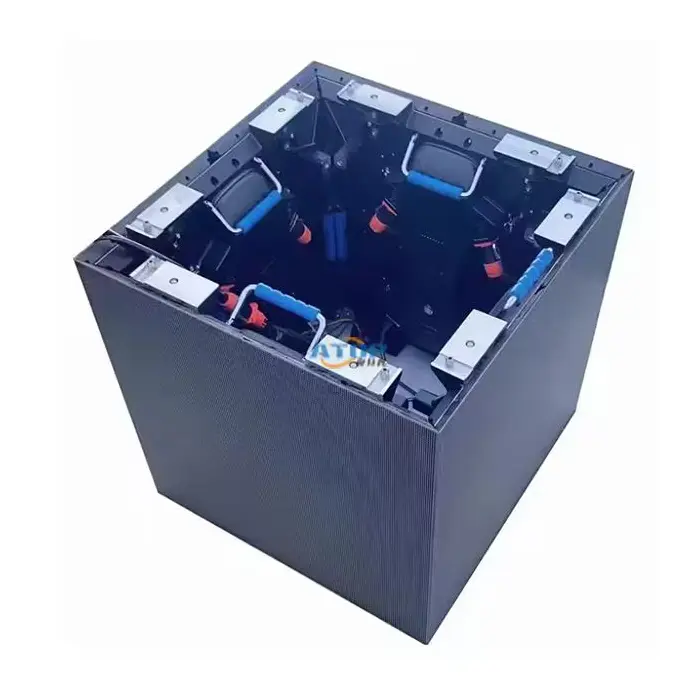

โครงสร้างรูปตัว L แบบบูรณาการ

ตัวตู้ถูกสร้างขึ้นโดยการดัดแผ่นเหล็กชุบสังกะสีหนาให้เป็นโครงสร้างรูปตัว L ในตัว โดยมีข้อต่อที่แน่นหนาและมีช่องว่างประกบน้อย มีความแข็งแกร่งโดยรวม ต้านทานลม และต้านทานการเสียรูป การเปลี่ยนส่วนโค้งถูกนำมาใช้ที่มุมด้านในเพื่อหลีกเลี่ยงการรวมตัวของความเครียดและปรับปรุงความปลอดภัยของคนเดินเท้า

เคลือบทนต่อสภาพอากาศกลางแจ้ง

พื้นผิวถูกพ่นด้วยสารเคลือบป้องกันกลางแจ้งทนรังสียูวี ต้านทานการลอกสี สนิม และการแตกร้าวภายใต้แสงแดด ฝน และความผันผวนของอุณหภูมิกลางแจ้งในระยะยาว

Sloped Top Water Diversion & Full Sealing

ข้อต่อตู้ทั้งหมดถูกปิดด้วยแถบปิดผนึกที่ยืดหยุ่นสูง ทนทานต่อทุกสภาพอากาศ จับคู่กับส่วนเปลี่ยนทางน้ำแบบลาดเอียง น้ำฝนไหลลงมาตามด้านบนโดยไม่สะสมหรือซึมเข้าไปในช่องว่างตามมุม

การกระจายความร้อนของบานเกล็ดเซ

ช่องระบายอากาศจะถูกแบ่งพาร์ติชันตามลักษณะของพื้นที่มุมพร้อมบานเกล็ดที่เซ สร้างการหมุนเวียนอากาศเพื่อกระจายความร้อนพร้อมทั้งป้องกันฝนและทรายไม่ให้ไหลย้อนกลับเข้าไปในตู้

ช่องภายในที่ยืดหยุ่นและการเดินสายไฟในตัว

ขายึดแบบปรับได้ภายในรองรับอุปกรณ์ตามข้อกำหนดต่างๆ ด้านล่างยกขึ้นทั้งหมดโดยมีช่องเสียบสายไฟในตัวโดยเฉพาะสำหรับมุมต่างๆ เพื่อจัดโซนการเดินสายที่เป็นระเบียบเรียบร้อย ตลอดจนการสะสมน้ำและการป้องกันสายเคเบิลเปียก

ล็อคกันขโมยและบานพับกันสนิม

ประตูตู้ถูกติดตั้งไว้ที่ด้านนอกที่มองเห็นได้ พร้อมด้วยล็อคกันขโมยกลางแจ้งและบานพับกันสนิมแบบหนาเพื่อให้การเปิดและปิดที่มั่นคง ต้านทานการสัมผัสและงัดโดยไม่ได้รับอนุญาตได้อย่างมีประสิทธิภาพ

การออกแบบเข้ามุม ประหยัดพื้นที่

รูปร่างโดยรวมของมันพอดีกับมุมของผนังและเสา ผสมผสานกับสภาพแวดล้อมหลังการติดตั้งโดยไม่ต้องใช้พื้นที่ทางเดินหลัก

ข้อดีของผลิตภัณฑ์

✅รูปทรงมุมพิเศษสำหรับจุดติดตั้งพิเศษ

✅โครงสร้างบูรณาการพร้อมต้านทานลมที่แข็งแกร่ง

✅การออกแบบกันน้ำเฉพาะมุม

✅Zoned heat dissipation for stable operation

✅รูปแบบภายในที่ยืดหยุ่นและหลากหลาย

✅ป้องกันการสะสมน้ำ & เดินสายไฟได้มาตรฐาน

✅บำรุงรักษาสะดวกและป้องกันความปลอดภัยครบวงจร

สถานการณ์การใช้งาน

หน้าจอข้อมูลมุมผนังถนน, อุปกรณ์แสดงมุมรั้วสวนสาธารณะ, อาคารโฆษณามุมเสาเชิงพาณิชย์, ตู้แสดงมุมพับด้านนอกอาคาร, มุมทางเดินชุมชนอุปกรณ์กระแสไฟอ่อน, สถานีนำทางมุมเส้นทางชมวิว, ตู้ควบคุมมุมลานจอดรถ, อุปกรณ์บริการสาธารณะที่มุมถนนเทศบาล ฯลฯ

ขั้นตอนการติดตั้ง

1.การวัดในสถานที่: วัดมุมมุมจริง (เช่น 89° หรือ 91°) เพื่อเป็นพื้นฐานในการปรับแต่ง

2. การปรับแต่งตู้: โรงงานจะเชื่อมหรือโค้งงอตู้ตามมุมที่ต้องการ โดยติดตั้งข้อต่อกันน้ำและอุปกรณ์ติดตั้งไว้ล่วงหน้า

3. การยึด: เจาะรูหรือฝังสลักเกลียวตามวัสดุผนังแล้วยึดหน้าแปลนด้านหลังของตู้หรือตัวแขวนให้แน่น

4.การติดตั้งหน้าจอ: ดันสองหน้าจอเข้าไปในช่องเสียบการ์ดพื้นผิวที่สอดคล้องกันแยกจากกัน และยึดบล็อกการบีบอัด

5. การเดินสายไฟและการซีล: ร้อยสายไฟและสายสัญญาณผ่านมุมด้านใน ขันข้อต่อกันน้ำให้แน่นหลังการเชื่อมต่อ และตรวจสอบแถบซีลที่ปิดสนิท

6.การว่าจ้างและการดำเนินการให้เสร็จสิ้น: เปิดเครื่องเพื่อทดสอบเอฟเฟ็กต์การแสดงผลแบบสองด้าน และปิดช่องเปิดการบำรุงรักษา

ข้อควรระวังในการใช้งาน

1. การเลือกสถานที่ติดตั้ง

ตรวจสอบให้แน่ใจว่าพื้นเรียบและแข็งเพื่อป้องกันการเอียงของตู้ที่เกิดจากดินอ่อน

.สงวนพื้นที่ทางเดินทั้งสองด้านของมุมให้เพียงพอสำหรับคนเดินเท้าและการบำรุงรักษาในภายหลัง

.หลีกเลี่ยงพื้นที่ราบลุ่มที่เสี่ยงต่อการสะสมของน้ำหรือจุดสะสมน้ำฝน

2. การยืนยันการวางแนวมุม

.ยืนยันประเภทมุม (มุมซ้าย/ขวา) และจับคู่กับทางเดินเท้าในสถานที่ก่อนการติดตั้ง

มุมมองสองด้านจะต้องครอบคลุมการสัญจรทางเท้าหลักของสองทาง

3. การตรึงและความต้านทานลม

พื้นแข็ง: ใช้เบรกล้อเพื่อให้ตู้มั่นคงต่อการเลื่อน

. พื้นนุ่ม: จำเป็นต้องใช้หมุดกราวด์เพื่อป้องกันการเคลื่อนตัวเนื่องจากลมแรงหรือแรงภายนอก

. อาคารสูง / บริเวณที่มีลมแรง: แนะนำให้ใช้เชือกดึงเพิ่มเติมเพื่อเสริมแรง

4. การติดตั้งอุปกรณ์

. แก้ไขสองหน้าจอแยกกันเพื่อหลีกเลี่ยงความเครียดซึ่งกันและกัน

ใช้ตะแกรงที่มีความหนาสม่ำเสมอเพื่อให้จุดศูนย์ถ่วงของตู้อยู่ตรงกลาง

. เดินสายเคเบิลแยกกันทางด้านซ้ายและด้านขวาระหว่างการเดินสายไฟเพื่อหลีกเลี่ยงการพันกัน

5. การกระจายความร้อนและการระบายอากาศ

.อย่าปิดกั้นช่องระบายอากาศทั้งสองด้านของตู้

.สงวนพื้นที่กระจายความร้อนไว้ที่มุมด้านในมากกว่า 10 ซม.

.No debris stacking near ventilation louvers.

6. ความปลอดภัยทางไฟฟ้า

. ใช้สายไฟกันน้ำกลางแจ้ง

. ใช้ฉนวนกันน้ำกับขั้วต่อสายไฟ

. แนะนำให้ใช้สวิตช์ป้องกันกระแสไฟตกค้าง

คู่มือการบำรุงรักษาตามปกติ

ความผิดปกติและวิธีแก้ปัญหาทั่วไป

คำถามที่พบบ่อย

คำถามที่ 1: รองรับมุมมาตรฐานใดบ้าง

ตอบ: รุ่นทั่วไปคือแบบมุมขวา 90° สำหรับผนังมาตรฐานและมุมคอลัมน์ มีมุมที่กำหนดเองสำหรับข้อกำหนดพิเศษของมุมในสถานที่

Q2: ตู้ยื่นออกมาจากผนังได้ไกลแค่ไหน? มันจะขัดขวางการผ่านมั้ย?

ตอบ: ตู้ได้รับการออกแบบให้ยึดชิดกับมุมโดยมีขนาดยื่นออกมาพอสมควร ซึ่งจะไม่กินพื้นที่ทางเดินหลักและช่วยให้คนเดินเท้าเคลื่อนที่ได้โดยไม่มีสิ่งกีดขวาง

Q3: สามารถปรับมุมหลังการติดตั้งได้หรือไม่?

ตอบ: มุมตู้ได้รับการแก้ไขโดยการเชื่อมและไม่สามารถปรับได้ที่ไซต์งาน จำเป็นต้องมีการเปลี่ยนตู้หรือแบบปรับบานพับได้สำหรับการปรับเปลี่ยนมุม

คำถามที่ 4: จะเปลี่ยนหน้าจอที่เสียหายได้อย่างไร?

ตอบ: เปิดฝาครอบด้านหน้า (ประตูบำรุงรักษาด้านหน้าที่เป็นอุปกรณ์เสริม) หรือถอดแผงบำรุงรักษาด้านหลังออก คลายบล็อกการบีบอัดเพื่อนำตะแกรงออกโดยไม่ต้องรื้อตู้ทั้งหมด
