ขายึดวิดีโอติดผนังขนาด 55 นิ้ว

ในฐานะผู้ผลิตและซัพพลายเออร์ขายึดวิดีโอวอลล์ขนาด 55 นิ้วระดับมืออาชีพ Shushi ให้บริการจัดซื้อทางวิศวกรรมจำนวนมาก การขายส่งตามสั่ง การสนับสนุนโครงการ และบริการ OEM เพื่อช่วยให้ลูกค้าทั่วโลกได้รับการติดตั้งที่มีประสิทธิภาพและการทำงานที่มั่นคง ผลิตจากวัสดุที่มีความหนาสูงและมีโครงสร้างการปรับหลายมิติ ช่วยควบคุมช่องว่างของแผงได้อย่างแม่นยำเพื่อสร้างเอฟเฟกต์การแสดงผลแบบผสานรวม มีคุณสมบัติการติดตั้งและบำรุงรักษาง่าย รวมถึงความต้านทานแรงกระแทกและการสั่นสะเทือนที่ดีเยี่ยม เหมาะสำหรับการจัดซื้อทางวิศวกรรมและการติดตั้งโครงการนอกสถานที่

ส่งคำถาม

รายละเอียดสินค้า

ขายึดวิดีโอวอลล์ขนาด 55 นิ้วเป็นระบบการติดตั้งที่มีความแม่นยำซึ่งได้รับการออกแบบทางวิศวกรรมเพื่อให้ได้รับการจัดตำแหน่งภาพที่สมบูรณ์แบบ หน่วยแสดงผลที่มีขอบจอแคบขนาด 55 นิ้วมีความไวสูงต่อความสม่ำเสมอของตะเข็บ ตัวยึดมาตรฐานมักประสบปัญหาสปริงหลังหลังการปรับหรือเปลี่ยนตำแหน่งเนื่องจากความผันผวนของอุณหภูมิ ผลิตภัณฑ์นี้มีกลไกการปรับแบบละเอียดป้องกันการคลายน็อตคู่ โดยให้ช่วงการปรับที่ ±10 มม. (แนวตั้งและแนวนอน) และ ± 6 มม. (ความลึก) ให้การควบคุมที่สัมผัสและแม่นยำ และรับประกันการเคลื่อนตัวเป็นศูนย์เมื่อล็อคแล้ว เหมาะอย่างยิ่งสำหรับการใช้งานเชิงพาณิชย์ระดับไฮเอนด์ที่ต้องการภาพที่ไร้รอยต่อ เช่น ฉากหลังในสตูดิโอทีวี การจัดแสดงงานศิลปะดิจิทัลขนาดใหญ่ในพิพิธภัณฑ์ และผนังที่มีร้านค้าเรือธง

เหตุใดจึงต้องใช้ฉากยึดพิเศษสำหรับวิดีโอวอลล์ขนาด 55 นิ้ว

ประเด็นปัญหาหลักของโปรเจ็กต์วิดีโอวอลล์ขนาด 55 นิ้ว	ข้อเสียของวงเล็บเหลี่ยมธรรมดา	โซลูชั่นของขายึดวิดีโอติดผนังขนาด 55 นิ้ว
แผงเดียวมีน้ำหนักมากถึง 35 กก	ความสามารถในการรับน้ำหนักไม่เพียงพอ แผงด้านบนเอียงไปข้างหน้าหลังจากผ่านไปครึ่งปี	ลำแสงหลักเหล็ก 2.8 มม. + เสาตั้งตรง 60 × 40 มม. โหลดที่ปลอดภัยแบบแผงเดียว≥80กก. (ปัจจัยด้านความปลอดภัย 2.5)
ปรับเด้งได้ง่าย	โครงสร้างน็อตตัวเดียวทำให้เกิดการกระจัดภายใต้การสั่นสะเทือน	น็อตป้องกันการหลวมสองชั้นแบบละเอียด ±10 มม. ในแนวตั้ง/แนวนอน และ ±6 มม. การปรับด้านหน้า-หลัง โดยไม่มีการดีดตัวหรือดริฟท์หลังจากล็อค
แผงขนาดใหญ่มีแนวโน้มที่จะบิดเบี้ยว	ไม่มีตัวจำกัดด้านข้างทำให้ช่องว่างทั้งสองด้านมีความสูงไม่เท่ากัน	ตะขอเสริมป้องกันการบิดตัว (ตัวหยุดด้านข้าง 2 อันต่อแผง) ความแตกต่างของความสูงที่ปลายทั้งสองของช่องว่างประกบ ≤0.3 มม.
การกระจัดที่เกิดจากความผันผวนของอุณหภูมิ	ช่องว่างการต่อประกบจะขยายตัวเนื่องจากการขยายตัวและการหดตัวเนื่องจากความร้อน	น็อตล็อค + โครงสร้างขันแน่นล่วงหน้า ซึ่งทนทานต่ออุณหภูมิแวดล้อมตั้งแต่ -10°C ถึง 50°C
แผงหนาติดตั้งยาก	ไม่มีตัวนำทางที่ทางเข้าของตะขอ การดำเนินการต้องใช้คนงานสองคน	ทางลาดนำ + ตะขอสองชั้นทำให้สามารถแขวนแผงหนักขนาด 55 นิ้วได้คนเดียว
ความเสี่ยงต่อการเกิดสนิมสำหรับการใช้งานกลางแจ้งและกึ่งกลางแจ้ง	สเปรย์เคลือบธรรมดาที่ทนต่อสภาพอากาศไม่ดี	สีฝุ่นเกรดภายนอกอาคารผ่านการทดสอบการพ่นเกลือเป็นเวลา 120 ชั่วโมง ใช้ได้กับสภาพแวดล้อมกึ่งกลางแจ้ง

ข้อดีของผลิตภัณฑ์

✅รองรับการบรรทุกหนัก: โปรไฟล์ที่มีความหนาและโครงเสริมแรงให้ความสามารถในการรับน้ำหนักจุดเดียวสูงกว่าขายึดขนาด 49 นิ้วถึง 30% โดยไม่มีการทรุดตัวหลังจากการใช้งานในระยะยาว

✅ช่องว่างการต่อประกบที่มั่นคง: การล็อคอิสระสำหรับแต่ละแผงที่จับคู่กับน็อตล็อค ป้องกันการเคลื่อนตัวที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิและการสั่นสะเทือนเล็กน้อย

✅ความทนทานต่อการติดตั้งสูง: ระดับฟองอากาศแนวนอนที่ติดตั้งไว้ล่วงหน้าบนคานขวางและทางลาดนำทางบนทางเข้าแบบตะขอช่วยให้สามารถติดตั้งแผงขนาด 55 นิ้วที่มีน้ำหนักเพียงคนเดียวได้อย่างง่ายดาย

✅ความเข้ากันได้กว้าง: รองรับรูปแบบรู VESA 600×400 มม. และ 800×400 มม. เข้ากันได้กับแผงวิดีโอวอลล์ขนาด 55 นิ้วแบรนด์ทั่วไป

✅ทนทานต่อสภาพอากาศที่เหนือกว่า: เคลือบผงเกรดกลางแจ้งสำหรับการใช้งานกึ่งกลางแจ้ง

ข้อมูลจำเพาะของวัสดุและโครงสร้าง

รายการ	ข้อมูลจำเพาะ
วัสดุหลัก	แผ่นเหล็กรีดเย็น Q235B; คานหลักหนา 2.8 มม. หน้าตัดเสา 60×40 มม
การรักษาพื้นผิว	เคลือบผงไฟฟ้าสถิตเกรดกลางแจ้ง (ตัวเลือกสีดำ/สีขาว); การทดสอบสเปรย์เกลือ≥120ชั่วโมง
ขนาดหน้าจอที่เข้ากันได้	แผงวิดีโอวอลล์ขนาด 55 นิ้ว (Samsung, LG, BOE, CSOT และแบรนด์หลักอื่นๆ)
รูยึด VESA ที่ใช้ร่วมกันได้	600×400มม. / 800×400มม. (แผ่นอะแดปเตอร์ที่ให้มาเป็นมาตรฐาน)
ความจุโหลดที่ปลอดภัยต่อหน้าจอ	≥80กก. (น้ำหนักจริงของแผงขนาด 55 นิ้ว: 25–35 กก. ปัจจัยด้านความปลอดภัย 2.5)
ช่วงการปรับแบบละเอียด	แนวตั้ง: ± 10 มม. / แนวนอน: ± 10 มม. / ด้านหน้าและด้านหลัง: ± 6 มม
กลไกการล็อค	โครงสร้างน๊อตป้องกันการหลวม 2 ชั้น ไม่มีการดีดตัวหรือดริฟท์
โครงสร้างต้านแรงบิด	สต็อปเปอร์ด้านข้าง 2 อันต่อแผง ความแตกต่างของความสูงที่ปลายช่องว่าง≤0.3มม
ช่องว่างประกบขั้นต่ำ	≤0.5 มม. (ขึ้นอยู่กับความหนาของขอบจอของหน้าจอ)
ความสูงแนวตั้งสูงสุดต่อคอลัมน์	4 ม. (ประมาณ 3–4 แผงขนาด 55 นิ้วซ้อนกัน ขึ้นอยู่กับความสูงของแผง)
การขยายแนวนอน	ไม่จำกัด (ชุดหลายคอลัมน์จัดเรียงเคียงข้างกัน)
ระยะห่างจากกำแพง	130–180 มม. (พื้นที่สงวนไว้สำหรับการกระจายความร้อนและการเดินสายไฟ)
ประเภทการติดตั้ง	ติดผนัง / ตั้งพื้น (เสริมแผ่นรองเท้าแบบปรับได้สำหรับงานหนัก + แท่งผูกไขว้ด้านล่าง)

การเปรียบเทียบที่สำคัญกับขายึดขนาด 46 นิ้ว และ 49 นิ้ว

รายการเปรียบเทียบ	ขายึด 46 นิ้ว	ขายึด 49 นิ้ว	ขายึดขนาด 55 นิ้วนี้
ความหนาของลำแสงหลัก	1.5มม	2.0มม	2.8มม
หน้าตัดของคอลัมน์	50×30มม	50×30มม	60×40มม
โหลดต่อแผง	70กก	80กก	≥80กก. พร้อมระยะขอบความปลอดภัยที่มากขึ้น
ช่วงการปรับแบบละเอียด	แคบ	±8มม	±10 มม. เพื่อความทนทานที่สูงขึ้น
โครงสร้างป้องกันการหลวม	น็อตตัวเดียว	น็อตตัวเดียว	น็อตป้องกันการเด้งกลับสองเท่า
โครงสร้างต้านแรงบิด	ไม่มี	ไม่มี	มีสต็อปเปอร์ด้านข้างแบบคู่
ขนาดสลักเกลียวขยาย	ม10	ม10	น๊อต M12 ขนาดใหญ่ขึ้น
ระยะเวลาการทดสอบสเปรย์เกลือ	72ชม	96ชม	120 ชม. สำหรับการใช้งานกึ่งกลางแจ้ง

คุณสมบัติหลัก

1. โครงทนแรงดันสำหรับงานหนักที่ปรับแต่งสำหรับแผงขนาดหนัก 55 นิ้ว

ลำแสงหลักใช้แผ่นเหล็กรีดเย็น 2.8 มม. และส่วนตัดขวางของคอลัมน์กว้างขึ้นเป็น 60 × 40 มม. (พื้นที่หน้าตัดใหญ่กว่าตัวยึดขนาด 49 นิ้วถึง 30%) ออกแบบมาสำหรับน้ำหนักแผงเดียว≥80กก. ในขณะที่น้ำหนักแผงจริงอยู่ระหว่าง 25 ถึง 35 กก. เท่านั้น ให้ความปลอดภัยที่เพียงพอโดยไม่ทำให้โค้งงอ บิดเบี้ยว หรือการทรุดตัวในระหว่างการแขวนในระยะยาว

2. การปรับแต่งแบบละเอียด 6 ทิศทางที่มีความแม่นยำสูงพร้อมระบบล็อคป้องกันการเด้งกลับ

ช่วงการปรับแนวตั้งและแนวนอนถึง ± 10 มม., การปรับหน้า-หลัง ± 6 มม. เหนือกว่ารุ่น 46 นิ้วและ 49 นิ้ว โครงสร้างน็อตป้องกันการหลวมสองชั้นให้การตอบสนองการปรับที่ชัดเจนและศูนย์ดริฟท์หลังจากการล็อค ช่องว่างการต่อประกบจะคงที่ในระยะยาว แม้จะมีความผันผวนของอุณหภูมิตั้งแต่ -10°C ถึง 50°C หรือการสั่นสะเทือนเล็กน้อย

3. ตะขอเสริมป้องกันแรงบิดเพื่อขจัดแรงบิดของแผงขนาดใหญ่

แผงสูง 55 นิ้วมักจะบิดในแนวนอนตามน้ำหนักของตัวเอง ส่งผลให้ช่องว่างมีความสูงไม่เท่ากัน มีการติดตั้งสต็อปเปอร์ด้านข้างสองตัวที่ด้านหลังของแต่ละแผงเพื่อป้องกันการบิดงออย่างสมบูรณ์ ทำให้มั่นใจได้ถึงความแตกต่างของความสูงที่ปลายทั้งสองของช่องว่างประกบ≤0.3มม.

4. โหมดการติดตั้งแบบคู่: ติดผนังและตั้งพื้น

• ติดผนัง: สำหรับผนังคอนกรีตและอิฐแข็ง ยึดด้วยสลักเกลียวขยาย M12 (ใหญ่กว่าสลักเกลียว M10 ที่ใช้กับขายึดขนาด 46/49 นิ้ว)

•แบบตั้งพื้น: ติดตั้งแผ่นวางเท้าแบบปรับได้สำหรับงานหนักและแท่งยึดด้านล่างเพื่อหยุดเสาไม่ให้เอียงออกไปด้านนอก เหมาะสำหรับสถานที่ที่ไม่สามารถเจาะผนังได้

5. การออกแบบการบำรุงรักษาแบบถอดประกอบได้อย่างรวดเร็วสามารถทำได้โดยบุคคลเดียว

ตะขอสองชั้นบนและล่างพร้อมรางนำเชื่อมต่อแผ่นแขวนและคานขวาง แผงสามารถถอดออกได้โดยยกขึ้น 10 มม. แล้วดึงออกด้านนอก ใช้งานได้โดยใช้พนักงานคนเดียว ช่องบำรุงรักษาถูกสงวนไว้บนโครงยึดด้านหลังเพื่อการเสียบและถอดสายเคเบิลที่สะดวก

6. ความต้านทานต่อสภาพอากาศระดับกลางแจ้งสำหรับสถานการณ์กึ่งกลางแจ้ง

สีฝุ่นเกรดสำหรับใช้ภายนอกอาคารผ่านการทดสอบการพ่นเกลือเป็นเวลา 120 ชั่วโมง (เทียบกับ 72 ชั่วโมงสำหรับฉากยึดทั่วไป) ใช้ได้กับพื้นที่กึ่งกลางแจ้ง เช่น ซุ้มข้อมูลการจราจร หน้าจอโฆษณากลางแจ้ง และชายคาสนามกีฬา ทนทานต่อสนิมและการซีดจาง

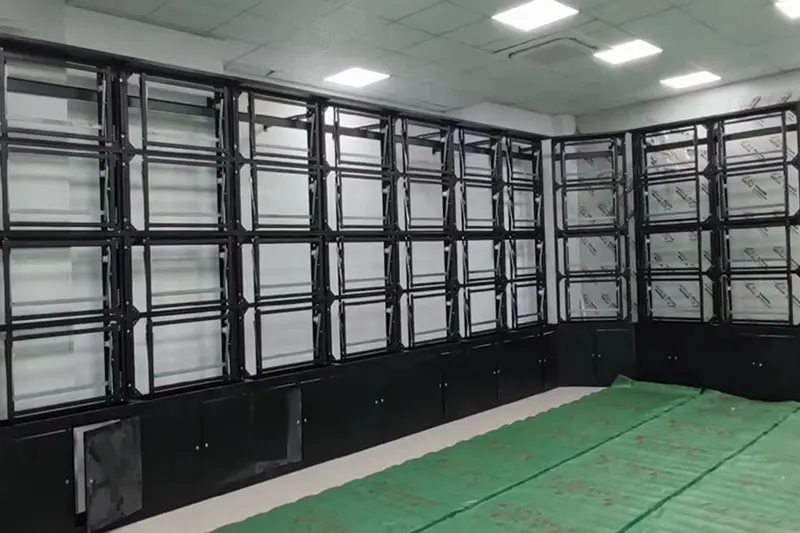

55-inch Video Wall Bracket

ขั้นตอนการติดตั้ง

ต้องการคนงานสองคน การติดตั้งชุดแผง 4 แผงใช้เวลา 2.5–3 ชั่วโมง (นานกว่าขนาดที่เล็กกว่า 30% เนื่องจากมีน้ำหนักมากกว่า)

1. การสำรวจนอกสถานที่

วัดขนาดผนัง ยืนยันประเภทของผนัง (คอนกรีต/อิฐตัน/ผนังเบา) กำหนดแผนผังเค้าโครง (เช่น 3×3) และทำเครื่องหมายตำแหน่งการติดตั้งเฟรม

2. การยึดเฟรมหลัก

ติดผนัง: ติดตั้งคานแนวนอน (หนึ่งอันต่อแถว) ยึดกับผนังโดยใช้สลักเกลียวขยาย M12 โดยเว้นระยะห่างไม่เกิน 600 มม.

• แบบตั้งพื้น: ติดตั้งเสาซ้ายและขวาพร้อมเหล็กค้ำยันด้านล่าง ยึดกับพื้นด้วยสลักเกลียวขยาย M12 และเสริมเสาด้วยเหล็กค้ำแนวทแยง

ปรับระดับแนวนอนและแนวตั้งซ้ำๆ ด้วยเกจวัดระดับเพื่อรับประกันฐานที่มั่นคง

3. ประกอบแผ่นแขวนไว้ล่วงหน้า

ติดแผ่นแขวนแบบปรับละเอียดเข้ากับรู VESA (600×400 หรือ 800×400) ที่ด้านหลังของแผงขนาด 55 นิ้ว และให้แผ่นแขวนอยู่ในแนวนอน

4. ติดแผงทีละชิ้น

เริ่มจากแถวล่าง เลื่อนแผงเกี่ยวเข้ากับช่องลำแสงโดยใช้ทางลาดนำและยึดสลักด้านล่าง แนะนำให้คนงานสองคนยกแผงขนาด 55 นิ้วที่หนักและจัดตะขอ

5. การปรับแต่งอย่างละเอียดแม่นยำ

ปรับสกรูแม่แรง 6 ทิศทาง (แนวตั้ง/แนวนอน/หน้า-หลัง) ด้วยประแจหกเหลี่ยมที่ให้มา ใช้ตัวหยุดป้องกันการบิดเพื่อให้แน่ใจว่ามีช่องว่างในแนวนอนโดยมีช่องว่างการประกบเป้าหมาย ≤0.5 มม.

6. การจัดการสายเคเบิล

เดินสายไฟไปตามรางสายเคเบิลด้านข้าง แยกสายไฟกระแสแรงและสายไฟอ่อน และใช้ช่องเปิดการบำรุงรักษาด้านหลังสำหรับการบำรุงรักษาในภายหลัง

7. การล็อคขั้นสุดท้าย

ขันน็อตป้องกันการหลวมสองตัวของทุกยูนิตให้แน่น และตรวจสอบความเสถียรโดยรวมอย่างเต็มที่

8. การทดสอบการเปิดเครื่อง

เปิดและแก้ไขเอฟเฟกต์การแสดงผล นำไปใช้เมื่อประสิทธิภาพการต่อประกบตรงตามข้อกำหนด

สถานการณ์การใช้งานและการกำหนดค่าที่แนะนำ

สถานการณ์	การกำหนดค่าที่แนะนำ	เหตุผลในการคัดเลือก
ศูนย์ควบคุมการจราจร	3×3 หรือ 4×4 ติดผนัง	โครงสร้างที่มีความแข็งแกร่งสูงช่วยป้องกันการขยายตัวของช่องว่างหลังจากใช้งานนานหลายปี และต้านทานการสั่นสะเทือน
ฉากหลังสตูดิโอขนาดใหญ่	ติดผนังแบบบาง 2×2 หรือ 2×3	การออกแบบเพรียวบาง (ระยะห่างจากผนัง 130 มม.) ช่วยประหยัดความลึกของเวที
คะแนนสนามกีฬาและหน้าจอเล่นซ้ำ	แบบตั้งพื้น 3×3 พร้อมเสริมแรงต้านแผ่นดินไหว	โครงสร้างป้องกันแผ่นดินไหวทนทานต่อแรงสั่นสะเทือนของผู้ชม พร้อมการออกแบบให้ถอดประกอบได้รวดเร็วเพื่อการบำรุงรักษาที่ง่ายดาย
ล็อบบี้/เอเทรียมแลนด์มาร์คเชิงพาณิชย์ระดับไฮเอนด์	แบบตั้งพื้น (ไม่เจาะผนัง)	แผงขนาดใหญ่ 55 นิ้วให้ภาพที่ดื่มด่ำด้วยการจัดวางที่เป็นอิสระจากผนัง
ห้องตรวจสอบความปลอดภัย	3×4 ติดผนัง	ช่องว่างการประกบน้อยกว่าแผงขนาดเล็กสำหรับการตรวจสอบหลายหน้าจอพร้อมกัน
นิทรรศการศิลปะดิจิทัลขนาดใหญ่ในพิพิธภัณฑ์	เค้าโครงแนวตั้ง 1×3 หรือ 2×2	ฟังก์ชั่นการปรับและป้องกันแรงบิดที่มีความแม่นยำสูงตรงตามมาตรฐานความเรียบที่เข้มงวดสำหรับการแสดงผลงานศิลปะ
หน้าจอรูปภาพร้านค้าเรือธงของแบรนด์	แบบตั้งพื้นพร้อมเคลือบสีแบบกำหนดเอง	ตัวเลือกการเคลือบเกรดกลางแจ้งสีดำ/สีขาวที่ตรงกับสไตล์การตกแต่งร้านค้า
ฉากโฆษณากึ่งกลางแจ้ง (ชายคา/ทางเดิน)	ติดผนังพร้อมสารป้องกันสนิม	120-hour salt spray resistance for semi-outdoor deployment

คำถามที่พบบ่อย

คำถามที่ 1: หลังจากติดตั้งแล้วสามารถปรับระดับแนวนอนของแผงแยกกันได้หรือไม่

ก. ใช่. แผ่นแขวนของแต่ละแผงได้รับการออกแบบอย่างอิสระพร้อมการปรับแต่งแบบละเอียดในแนวตั้งและแนวนอน ตำแหน่งสามารถแก้ไขได้โดยใช้สกรูแม่แรงแม้หลังการติดตั้ง

คำถามที่ 2: ขนาดการต่อประกบสามารถปรับแต่งตามเงื่อนไขของไซต์งานได้หรือไม่

ตอบ: โครงสร้างโมดูลาร์รองรับการรวมแถวและคอลัมน์เข้าด้วยกันอย่างอิสระเพื่อสร้างเมทริกซ์วิดีโอวอลล์ทุกขนาดตามความต้องการของโครงการ

คำถามที่ 3: ขายึดวิดีโอวอลล์ขนาด 55 นิ้วจะเสียรูปหรือหลวมเมื่อใช้งานเป็นเวลานานในแต่ละวันหรือไม่

ตอบ: วัสดุเหล็กระดับพรีเมียมพร้อมการเคลือบป้องกันป้องกันการเสียรูปของโครงสร้างและการหลวมภายใต้สภาพภายในอาคารปกติ

คำถามที่ 4: ต้องมีเครื่องมืออะไรบ้างในการติดตั้ง?

A: สว่านกระแทก/ค้อนไฟฟ้า (ดอกสว่าน 12 มม. และ 14 มม.), เกจวัดระดับ, ประแจปลายเปิด 8–10 มม., ประแจหกเหลี่ยม 4 มม./5 มม., สายวัด, ปากกามาร์กเกอร์

Q5: ขายึดขนาด 55 นิ้ว สามารถใช้สลับกับขายึดขนาด 49 นิ้ว / 46 นิ้ว ได้หรือไม่?

ตอบ: ไม่แนะนำให้ทำการแลกเปลี่ยน แผงขนาด 55 นิ้วมีน้ำหนักมากกว่า 30% และสูงขึ้นประมาณ 15 ซม. โดยมีจุดศูนย์ถ่วงต่างกัน ขายึดนี้มีการอัพเกรดตามเป้าหมาย: ไฟหลักหนาขึ้น (2.8 มม. vs 2.0 มม.), หน้าตัดคอลัมน์ที่กว้างขึ้น (60×40 มม. vs 50×30 มม.), ช่วงการปรับที่ใหญ่ขึ้น (±10 มม. vs ±6 มม.) และสลักเกลียวขยาย M12 (เทียบกับ M10) ขอแนะนำรุ่นเฉพาะอย่างยิ่ง
