การสนับสนุนเครื่องจักรกลไฮดรอลิกแบบยืดไสลด์

The vertical telescopic hydraulic mechanical support adopts a hydraulic drive structure, enabling stable lifting and telescopic adjustment via manual operation. กรอบกลไกที่แข็งแกร่งให้ความสามารถในการรับน้ำหนักที่เชื่อถือได้พร้อมการทำงานที่ราบรื่นและปราศจากแรงกระแทก หลังจากปรับแล้ว ก็สามารถล็อคและวางตำแหน่งได้อย่างรวดเร็วโดยไม่ต้องขยับ เราเป็นผู้ผลิตมืออาชีพ โปรดติดต่อเราเพื่อสอบถามข้อมูล

ส่งคำถาม

รายละเอียดสินค้า

ส่วนรองรับเชิงกลไฮดรอลิกแบบยืดไสลด์ได้เป็นอุปกรณ์รองรับแบบปรับได้สำหรับงานหนักซึ่งใช้กับอุปกรณ์อุตสาหกรรม เครื่องจักรก่อสร้าง การติดตั้งเวที ระบบเครื่องกลไฟฟ้าขนาดใหญ่ และสถานการณ์อื่น ๆ ขับเคลื่อนด้วยกระบอกไฮดรอลิก ทำให้สามารถปรับความสูงรองรับและการยกน้ำหนักได้อย่างต่อเนื่องแบบไม่มีขั้นตอน เหมาะสำหรับการใช้งานที่ต้องการการปรับความสูงบ่อยครั้ง แบริ่งรับน้ำหนักมาก และความเสถียรสูงสุด สร้างขึ้นจากเหล็กโลหะผสมที่มีความแข็งแรงสูงพร้อมระบบไฮดรอลิกแบบสองทาง มีความสามารถในการรับน้ำหนักจุดเดียวสูงสุดถึง 5 ตัน และระยะชักในการยกตั้งแต่ 500 มม. ถึง 1,500 มม. เป็นไปตามมาตรฐานระดับอุตสาหกรรม

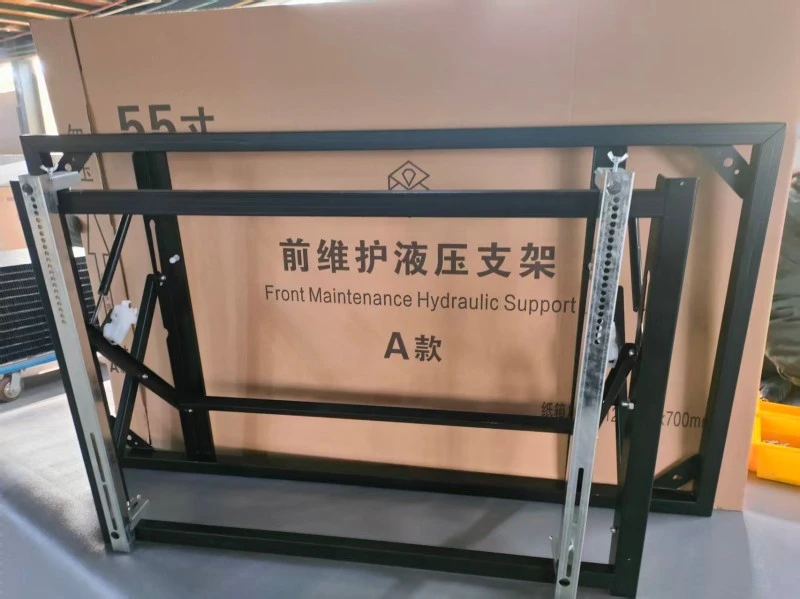

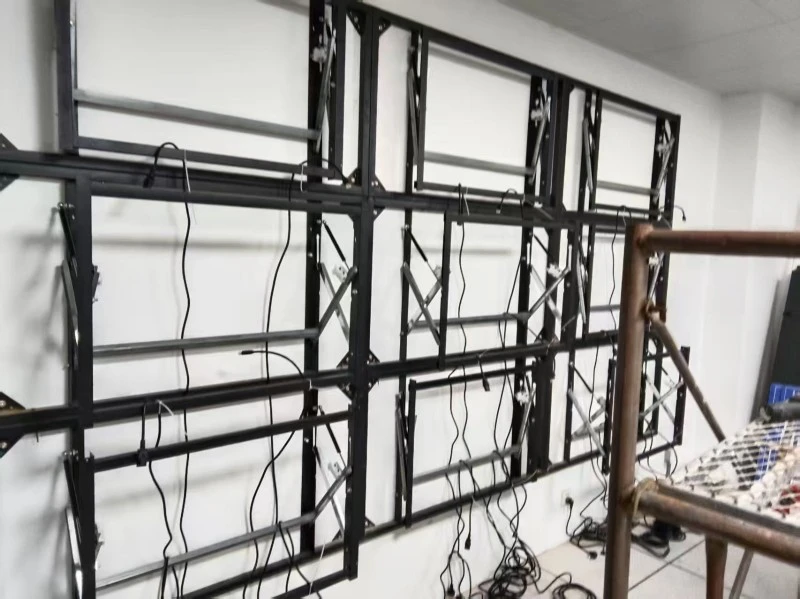

Telescopic Hydraulic Mechanical Support

ความแตกต่างหลักจากลีดสกรู/แม่แรงเชิงกลแบบดั้งเดิม

รายการเปรียบเทียบ	ลีดสกรู/แม่แรงแบบดั้งเดิม	การสนับสนุนเครื่องจักรกลไฮดรอลิกแบบยืดไสลด์
โหมดการทำงาน	การหมุนด้วยมือ ใช้แรงงานเข้มข้นและใช้เวลานาน	การควบคุมแบบไฮดรอลิก ใช้งานโดยคนเพียงคนเดียวได้อย่างง่ายดาย
กำลังรับน้ำหนัก	1–2 ตัน	มากถึง 5 ตันต่อจุดเดียว
ความแม่นยำในการปรับ	หยาบ≥10มม	การปรับแบบ stepless ด้วยความแม่นยำ 1 มม
การเก็บรักษาแรงดันในระยะยาว	มีแนวโน้มที่จะจม	ล็อคไฮดรอลิก + ล็อคตัวเองด้วยกลไก, การจมเป็นศูนย์
ยกจังหวะ	จำกัด	ปรับได้อย่างอิสระตั้งแต่ 500 มม. ถึง 1500 มม

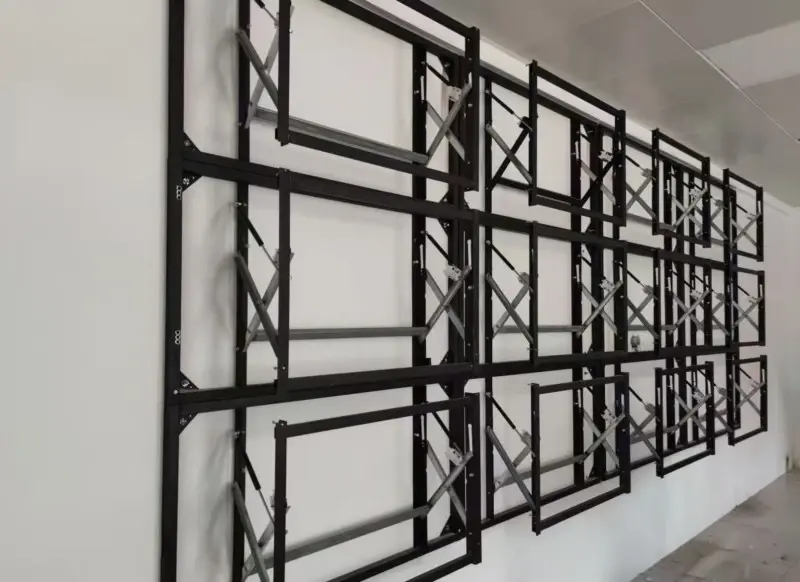

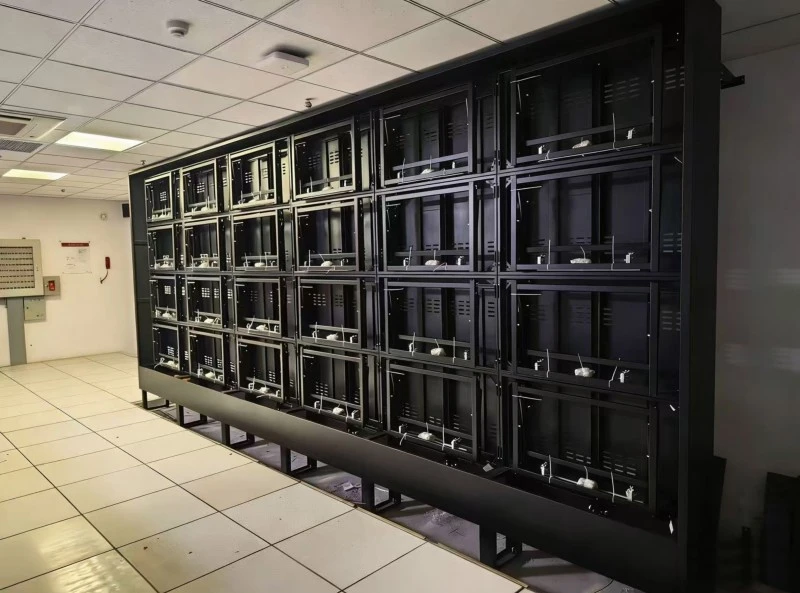

Telescopic Hydraulic Mechanical Bracket

ลูกค้าเป้าหมาย:ผู้ผลิตอุปกรณ์อุตสาหกรรม ผู้วางระบบสายการผลิตอัตโนมัติ ผู้รับจ้างวิศวกรรมเครื่องจักรบนเวที ผู้วางระบบจอขนาดใหญ่เชิงพาณิชย์ และผู้รับเหมาวิศวกรรมเฟอร์นิเจอร์สำนักงาน มีผลิตภัณฑ์ที่ไม่ได้มาตรฐานแบบกำหนดเองและคำสั่งซื้อจำนวนมาก

ปัญหาของโซลูชันแบบเดิมและโซลูชันที่สอดคล้องกันตามอุตสาหกรรม

สถานการณ์อุตสาหกรรม	ข้อเสียของโซลูชั่นแบบดั้งเดิม	โซลูชั่นของการสนับสนุนเครื่องจักรกลไฮดรอลิกแบบยืดไสลด์
การวางตำแหน่งและการติดตั้งอุปกรณ์อุตสาหกรรม	รถยก/แม่แรงปรับไม่ละเอียด การยกซ้ำจะใช้เวลาหลายชั่วโมง	การปรับแต่งแบบไฮดรอลิกด้วยความแม่นยำ 1 มม. คนหนึ่งวางตำแหน่งเสร็จภายใน 10 นาที
การยกหน้าจอขนาดใหญ่เชิงพาณิชย์บ่อยครั้ง	ลีดสกรูแบบแมนนวลนั้นต้องใช้กำลังมาก ไม่เหมาะสำหรับพนักงานหญิง	ความช่วยเหลือด้านพลังงานไฮดรอลิก ควบคุมความสูงได้ด้วยมือเดียว
การยกการติดตั้งเวทีแบบซิงโครไนซ์	การยกที่ไม่มีใครเทียบได้ระหว่างหลายยูนิต ส่งผลให้แท่นเอียง	ระบบเชื่อมโยงแบบซิงโครนัส ข้อผิดพลาดในการยก≤2มม. ข้ามส่วนรองรับ
การสนับสนุนอุปกรณ์งานหนักในระยะยาว	แม่แรงธรรมดาไม่สามารถรับแรงกดดันได้เป็นเวลานาน	ล็อคไฮดรอลิกและกลไกคู่ การจมเป็นศูนย์ภายใต้น้ำหนักบรรทุกหลายตัน
การปรับความสูงสำหรับอุปกรณ์สายการผลิต	การปรับด้วยตนเองจำเป็นต้องปิดการผลิต ส่งผลให้ประสิทธิภาพลดลง	รีโมทคอนโทรลไฟฟ้า ปรับความสูงได้โดยไม่ต้องหยุดการผลิต

พารามิเตอร์ทางเทคนิค

รายการพารามิเตอร์	HM-L (โหลดน้ำหนักเบา)	HM-M (โหลดปานกลาง)	HM-H (รับน้ำหนักมาก)	HM-S (การเชื่อมต่อแบบซิงโครนัส)
พิกัดกำลังรับน้ำหนัก	50–200กก	500–1500กก	2–5 ตัน	ปรับแต่งได้ตามความต้องการ
ยกจังหวะ	300–800 มม	500–1,000 มม	800–1500 มม	ปรับแต่งได้ตามความต้องการ
ความแม่นยำในการปรับ	±1มม	±1มม	±1มม	±2 มม. (ซิงโครไนซ์)
โหมดขับเคลื่อน	ไฮดรอลิกแบบแมนนวล	คู่มือ / ไฟฟ้าเสริม	ไฟฟ้า+รีโมท	การควบคุม PLC
วิธีการล็อค	ล็อคไฮดรอลิก + ล็อคตัวเองด้วยกลไก	เหมือนกับทางซ้าย	เหมือนกับทางซ้าย	เหมือนกับทางซ้าย
ปริมาณการจมแบบคงที่	0 มม./72 ชม	0 มม./72 ชม	0 มม./72 ชม	0 มม./72 ชม
เสียงรบกวนจากการทำงาน	≤60dB	≤65dB	≤70dB	≤65dB
ความโน้มเอียงที่ปรับเปลี่ยนได้	≤5° (ปรับระดับได้)	≤5°	≤5°	≤5°
วัสดุหลัก	เหล็กส่วนที่มีความแม่นยำ	เหล็กส่วนหนา	เหล็กโลหะผสมที่มีความแข็งแรงสูง	ปรับแต่งได้ตามความต้องการ
การรักษาพื้นผิว	การพ่นพลาสติกด้วยไฟฟ้าสถิต	การพ่นพลาสติกด้วยไฟฟ้าสถิต	เคลือบสารกันสนิม+กัลวาไนซ์	ปรับแต่งได้ตามความต้องการ
สี	ดำ / เทาเงิน	ดำ / เหลืองอุตสาหกรรม	อุตสาหกรรมสีเหลือง / กำหนดเอง	ปรับแต่งได้ตามความต้องการ
พาวเวอร์ซัพพลาย	ไม่มี (แบบแมนนวล)	220V/50Hz (รุ่นไฟฟ้า)	380V/50Hz	ปรับแต่งได้ตามความต้องการ

จุดแข็งของผลิตภัณฑ์

1. ประหยัดแรงงานและมีประสิทธิภาพ: การยกไฮดรอลิกแทนที่สกรูและแม่แรงแบบเดิม ผู้ปฏิบัติงานเพียงคนเดียวสามารถยกอุปกรณ์ที่มีน้ำหนักหลายตันได้ ซึ่งช่วยลดความเข้มของแรงงานได้อย่างมาก

2. การวางตำแหน่งที่แม่นยำ: การปรับความสูงแบบไม่ต่อเนื่องด้วยความแม่นยำขั้นต่ำ 1 มม. เหมาะสำหรับการติดตั้งและการจัดตำแหน่งอุปกรณ์ที่แม่นยำ

3. ปลอดภัยและเชื่อถือได้: การป้องกันแบบคู่ผ่านการล็อคตัวเองด้วยกลไกและล็อคไฮดรอลิก ป้องกันการจมแม้ภายใต้การเก็บรักษาแรงดันในระยะยาว

4. ความสามารถในการปรับตัวที่แข็งแกร่ง: สถานีปั๊มไฟฟ้าเสริม รีโมทคอนโทรล และระบบยกแบบซิงโครนัสสำหรับสายการผลิตอัตโนมัติและความต้องการในการซิงโครไนซ์บนเวที

5. การบำรุงรักษาง่าย: ซีลกระบอกไฮดรอลิกใช้ข้อกำหนดสากลสากลเพื่อการเปลี่ยนชิ้นส่วนที่มีช่องโหว่อย่างรวดเร็ว โครงสร้างหลักที่เรียบง่ายช่วยลดความล้มเหลวให้เหลือน้อยที่สุด

คู่มือการติดตั้งและการว่าจ้าง

ขั้นตอนการติดตั้ง

1.การตรวจสอบการแกะบรรจุภัณฑ์: ตรวจสอบความสมบูรณ์และความสมบูรณ์ของตัวถังหลักรองรับ ชุดประกอบไฮดรอลิก อุปกรณ์ยึด และตัวเชื่อมต่อ

2. การตรึงฐาน: วางฐานบนพื้นราบ จัดตำแหน่งอินเทอร์เฟซ และขันสลักเกลียวให้แน่น

3.ชุดประกอบแขนยืดไสลด์: ติดตั้งแขนกลแบบยืดไสลด์และส่วนประกอบระบบส่งกำลังไฮดรอลิก จับข้อต่อหมุน และทดสอบการเคลื่อนไหวแบบยืดไสลด์ที่ราบรื่น

4. การติดตั้งแผงโหลด: ยึดแผงโหลดไว้ที่ด้านบนของแขนยืดไสลด์และขันสลักเกลียวเชื่อมต่อ

5. การจัดวางอุปกรณ์: ปรับอุปกรณ์แสดงผล/ชิ้นงานให้คงที่บนแผงโหลดและล็อคหัวเข็มขัดจำกัดโดยรอบ

6.การเชื่อมต่อระบบไฮดรอลิก: ต่อท่อไฮดรอลิกเข้ากับสถานีสูบน้ำ เชื่อมต่อแหล่งจ่ายไฟสำหรับรุ่นไฟฟ้า

7. การทดสอบการปล่อยไอเสีย: ยกและถอยกลับ 2-3 ครั้งเพื่อไล่อากาศภายในระบบไฮดรอลิก

8.การทดสอบฟังก์ชัน: ตรวจสอบฟังก์ชันการยกและยืดไสลด์ ตรวจสอบความไวในการปรับและผลบัฟเฟอร์

9.การล็อคขั้นสุดท้าย: ปรับความสูงของเป้าหมาย เปิดใช้งานกลไกการล็อค และตรวจสอบความเสถียร

10.การเปิดตัวการดำเนินการ: เข้าสู่บริการหลังจากยืนยันว่าข้อต่อทั้งหมดแน่นหนาและการทำงานไม่มีความผิดปกติใดๆ

หมายเหตุการว่าจ้าง

จำเป็นต้องระบายอากาศออกก่อนใช้งานครั้งแรกเพื่อหลีกเลี่ยงการยกที่ไม่มั่นคง

สำหรับรุ่นไฟฟ้า ให้ยืนยันว่าแรงดันไฟฟ้าตรงกับข้อกำหนดของอุปกรณ์ (220V/380V)

การเปลี่ยนน้ำมันไฮดรอลิกครั้งแรก: หลังจากใช้งานครบ 500 ชั่วโมง

การตรวจสอบเป็นประจำ: ตรวจสอบระดับน้ำมันไฮดรอลิกและสภาพซีลทุกๆ 3 เดือน

สถานการณ์การใช้งานและรุ่นที่แนะนำ

สถานการณ์	ซีรี่ย์แนะนำ	การกำหนดค่าทั่วไป	ข้อควรพิจารณาที่สำคัญ
หน้าจอขนาดใหญ่เชิงพาณิชย์ / แผงการประชุม	HM-L โหลดเบา	รับน้ำหนักได้ 150 กก. ระยะชัก 500 มม	เสียงรบกวนต่ำ, รูปลักษณ์ที่สวยงาม, การทำงานแบบไฮดรอลิกแบบแมนนวล
หน้าจอแสดงผลนิทรรศการแบบเคลื่อนย้ายได้	HM-L โหลดเบา + ลูกล้อ	รับน้ำหนักได้ 100 กก. + ล้ออเนกประสงค์	ความคล่องตัวที่ยืดหยุ่น การยกที่มั่นคง
เทอร์มินัลจอแสดงผลการควบคุมอุตสาหกรรม	HM-M โหลดปานกลาง	รับน้ำหนักได้ 500 กก. ระยะชัก 800 มม	กันฝุ่น รีโมทคอนโทรลไฟฟ้า
ขายึดอุปกรณ์ห้องคอมพิวเตอร์	HM-M โหลดปานกลาง	รับน้ำหนักได้ 1,000 กก. ระยะชัก 600 มม	การจัดตำแหน่งที่แม่นยำ การเก็บแรงกดในระยะยาว
อุปกรณ์สายการผลิตอัตโนมัติ	HM-H โหลดหนัก + PLC	รับน้ำหนักได้ 3 ตัน ระยะชัก 1,000 มม	การเชื่อมโยงแบบซิงโครนัส ปรับความสูงได้โดยไม่ต้องปิดเครื่อง
งานติดตั้งเวทียก	การเชื่อมโยงแบบซิงโครนัส HM-S	การเชื่อมต่อหลายยูนิต การควบคุม PLC	ความแม่นยำในการซิงโครไนซ์ สัญญาณรบกวนต่ำ
อุปกรณ์สนับสนุนภาคพื้นดินการบิน	HM-H รับน้ำหนักมาก	รับน้ำหนักได้ 5 ตัน ระยะชัก 1,500 มม	ป้องกันสนิม รีโมทคอนโทรล ยกเร็ว
หน้าจอแสดงผลการฝึกอบรมการศึกษา	HM-L โหลดเบา	รับน้ำหนักได้ 100 กก. ระยะชัก 400 มม	เสียงรบกวนต่ำ, การป้องกันความปลอดภัย, ล็อคความปลอดภัยของเด็ก

การเปรียบเทียบผลิตภัณฑ์ของคู่แข่ง

รายการเปรียบเทียบ	ตัวยกลีดสกรูเชิงกล	แม่แรงไฮดรอลิกธรรมดา	การสนับสนุนเครื่องจักรกลไฮดรอลิกของเรา
กำลังรับน้ำหนัก	1–2 ตัน	2-5 ตัน (เฉพาะแม่แรงเท่านั้น)	5 ตัน (ทั้งแบบรองรับและแบบแม่แรง)
โหมดการยก	การหมุนด้วยตนเอง	แรงดันปั๊มแบบแมนนวล	คู่มือ/ไฟฟ้า/รีโมทคอนโทรล
กำลังปฏิบัติการ	30–50กก	10–15กก	<5กก
ความแม่นยำในการปรับ	≥10มม	≥5มม	1 มม
การเก็บรักษาแรงดันในระยะยาว	มีจำหน่าย (แต่ลีดสกรูสึกหรอง่าย)	ไม่รองรับ (แจ็คไม่สามารถรับน้ำหนักได้ในระยะยาว)	รองรับระบบล็อคคู่เพื่อการจมเป็นศูนย์
ยกจังหวะ	200–500มม	200–300มม	500–1500mm
การซิงโครไนซ์หลายหน่วย	เป็นไปไม่ได้	เป็นไปไม่ได้	รองรับผ่านการควบคุมแบบซิงโครนัส PLC
อายุการใช้งาน	มีแนวโน้มที่จะเกิดการเสียดสีของลีดสกรู	ผนึกอายุได้อย่างรวดเร็ว	อายุการใช้งานยาวนานด้วยการออกแบบระบบไฮดรอลิกและกลไกแบบบูรณาการ

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือความแตกต่างระหว่างส่วนรองรับเชิงกลไฮดรอลิกแบบยืดไสลด์และแม่แรงไฮดรอลิกธรรมดา?

ตอบ: แม่แรงทั่วไปใช้สำหรับการแม่แรงชั่วคราวเท่านั้น และไม่สามารถรับน้ำหนักได้เป็นเวลานาน ผลิตภัณฑ์ของเรามีระบบล็อคไฮดรอลิกและระบบล็อคตัวเองด้วยกลไก ซึ่งสามารถรองรับน้ำหนักได้อย่างมั่นคงที่ระดับความสูงเท่าใดก็ได้เป็นระยะเวลานาน ด้วยระยะชักที่ยาวขึ้นและฐานที่มั่นคงมากขึ้น

คำถามที่ 2: สามารถใช้อุปกรณ์รองรับบนพื้นลาดเอียงได้หรือไม่?

ตอบ: ฐานมีขารองรับแบบเกลียวที่ปรับได้เพื่อปรับระดับส่วนรองรับ อย่างไรก็ตาม ความเอียงของพื้นจะต้องไม่เกิน 5° มิฉะนั้นความเสถียรจะถูกทำลาย

คำถามที่ 3: อุปกรณ์มีเสียงดังในการทำงานหรือไม่?

ตอบ: เพลาหมุนและส่วนประกอบไฮดรอลิกลดเสียงรบกวน ทำให้การยกเงียบและราบรื่นโดยไม่มีเสียงที่รุนแรง

คำถามที่ 4: การเคลื่อนที่แบบยืดไสลด์บ่อยครั้งจะทำให้น้ำมันรั่วไหลหรือไม่

ตอบ: เทคโนโลยีการปิดผนึกขั้นสูงช่วยให้มั่นใจได้ว่าห้องไฮดรอลิกจะแน่นหนา การรั่วไหลของน้ำมันไม่ค่อยเกิดขึ้นภายใต้การทำงานมาตรฐาน

แท็กยอดนิยม: ผู้จัดจำหน่ายอุปกรณ์สนับสนุนกลไกไฮดรอลิกแบบยืดไสลด์, ผู้ผลิตตัวยึดกลไกไฮดรอลิก, ขายส่งตัวยึดรองรับแบบปรับได้
